_ROS1_노드 실습(1)

이번에는 노드간 통신을 하며 발생하는 문제들과 해결 방안을 살펴보려고 한다.

1. 노드간 동기화 문제

우리가 노드로 통신을 주고받을 때 누락없이 잘 도착하는지를 보려고 한다.

해당 예제를 보기 위해 sender, receiver를 사용하려고 한다.

- Python

- sender.py

#!/usr/bin/env python

import rospy
from std_msgs.msg import Int32

rospy.init_node('sender_serial')
pub = rospy.Publisher('my_topic', Int32, queue_size(2))
rate = rospy.Rate(2)
count = 1

while not rospy.is_shutdown():
    pub.publish(count)
    count = count + 1
    rate.sleep()

- receiver.py

#!/usr/bin/env python

import rospy
from std_msgs.msg import Int32

def callback(msg):
    print msg.data

rospy.init_node('receiver_serial')
sub = rospy.Subscriber('my_topic', Int32, callback)
rospy.spin()



- C++

- sender.cpp

#include "ros/ros.h"
#include "std_msgs/Int32.h"

int main(int argc, char **argv){
    ros::init(argc, argv, "sender");
    ros::NodeHandle n;
    ros::Publisher chatter_pub = n.advertise<std_msgs::Int32>("my_topic", 1000);
    ros::Rate loop_rate(10);
    int count = 1;

    while(ros::ok()){
        std_msgs::Int32 msg;
        msg.data = count;
        ROS_INFO("%d", msg.data);
        chatter_pub.publish(msg);
        ros::spinOnce();
        loop_rate.sleep();
        ++count;
    }
    return 0;
}

- receiver.cpp

#include "ros/ros.h"
#include "std_msgs/Int32.h"

void my_topic_Callback(const std_msgs::Int32::ConstPtr& msg)
{
	ROS_INFO("I received: [%d]", msg -> data);
}

int main(int argc, char **argv)
{
	ros::init(argc, argv, "receiver");
	ros::NodeHandle n;
	ros::Subscriber sub = n.subscribe("my_topic", 1000, my_topic_Callback);
	ros::spin();

	return 0;
}





데이터를 받는 receiver를 먼저 실행하고, sender를 실행하여 데이터가 누락되는지 확인을 해본다.

결과를 보면 값이 누락됨을 확인할 수 있다.



Python 결과

C++ 결과

해결방안

이를 해결하기 위해서는 receiver노드가 토픽을 수신할 수 있을때 sender가 메시지를 전송하면 된다.

- Python

- sender.py

#!/usr/bin/env python

import rospy
from std_msgs.msg import Int32

rospy.init_node('sender_serial')
pub = rospy.Publisher('my_topic', Int32, queue_size = 2)
rate = rospy.Rate(2)

## receiver 노드가 토픽을 수신할 수 있을 때까지 기다림.
while(pub.get_num_connections() == 0):
    count = 1

while not rospy.is_shutdown():
    pub.publish(count)
    count = count + 1
    rate.sleep()



- C++

- sender.cpp

#include "ros/ros.h"
#include "std_msgs/Int32.h"

int main(int argc, char **argv){
    ros::init(argc, argv, "sender");
    ros::NodeHandle n;
    ros::Publisher chatter_pub = n.advertise<std_msgs::Int32>("my_topic", 1000);
    ros::Rate loop_rate(10);
    int count = 1;

    // receiver 노드가 토픽을 수신할 수 있을 때까지 대기
    while(chatter_pub.getNumSubscribers() == 0){    }

    while(ros::ok()){
        std_msgs::Int32 msg;
        msg.data = count;
        ROS_INFO("%d", msg.data);
        chatter_pub.publish(msg);
        ros::spinOnce();
        loop_rate.sleep();
        ++count;
    }
    return 0;
}



누락없이 결과를 받는것을 볼 수 있다.

Python 결과

C++ 결과

1:N통신

1개의 receiver와 3개의 sender에서도 데이터가 누락되지 않음을 볼 수 있다.

sender.launch

<launch>
    <include file="$(find sender_test1/launch/sender.launch)"/>
    <include file="$(find sender_test2/launch/sender1.launch)"/>
    <include file="$(find sender_test3/launch/sender2.launch)"/>
</launch>

결과



---

2. ROS 처리 지연 문제

만약, topic으로 너무나도 많은 데이터를 보내서 받는 부분에서 도착하는 데이터를 모두 처리할 수 없는 경우 어떻게 되는가?

- Python

- sender_overflow.py

#!/usr/bin/env python

import rospy
from std_msgs.msg import Int32

name = "sender"
pub_topic = "my_topic"

rospy.init_node(name)
pub = rospy.Publisher(pub_topic, Int32, queue_size=1)

rate = rospy.Rate(1000)
count = 0

while(pub.get_num_connections() == 0):
    continue

while not rospy.is_shutdown():
    pub.publish(count)
    count = count + 1
    rate.sleep()



- receiver_overflow.py

#!/usr/bin/env python

import rospy
from std_msgs.msg import Int32

name = "receiver"
sub_topic = "my_topic"

def callback(msg):
    rospy.loginfo("callback is beging processed")
    rospy.sleep(5)
    print msg.data

rospy.init_node(name)
rospy.Subscriber(sub_topic, Int32, callback, queue_size=1)
rospy.spin()



- sr_overflow.launch

<launch>
    <node pkg="node_overflow" type="receiver_overflow.py" name="receiver" output="screen"/>
    <node pkg="node_overflow" type="sender_overflow.py" name="sender"/>
</launch>



- C++

- sender_overflow.cpp

#include "ros/ros.h"
#include "std_msgs/Int32.h"

int main(int argc, char **argv){
    ros::init(argc, argv, "sender");
    ros::NodeHandle n;
    ros::Publisher over_sender = n.advertise<std_msgs::Int32>("my_topic", 1);
    ros::Rate loop_rate(1000);
    int count = 1;

    while(over_sender.getNumSubscribers() == 0){}

    while(ros::ok()){
        std_msgs::Int32 msg;
        msg.data = count;
        ROS_INFO("%d", msg.data);
        over_sender.publish(msg);
        ros::spinOnce();
        loop_rate.sleep();
        ++count;
    }
}



- receiver_overflow.cpp

#include "ros/ros.h"
#include "std_msgs/Int32.h"

void my_topic_Callback(const std_msgs::Int32::ConstPtr& msg)
{
	ROS_INFO("callback is being processed: %d", msg -> data);
}

int main(int argc, char **argv)
{
	ros::init(argc, argv, "receiver");
	ros::NodeHandle n;
	ros::Subscriber sub = n.subscribe("my_topic", 1, my_topic_Callback);
	ros::spin();

	return 0;
}



하지만 C++은 속도가 빨라서 누락이 잘 발생하지 않는 것 같다.

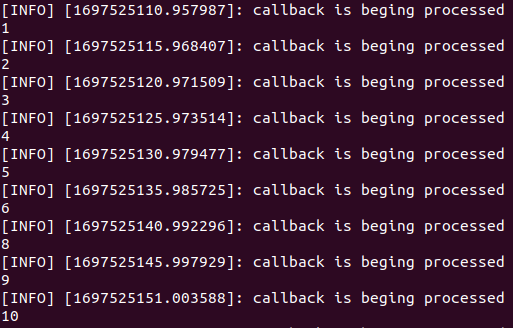

결과를 보면 받은 토픽이 1씩 증가하지 않고 중간에 잃어버리는 것을 볼 수 있다.

Python: queue_size = 1

이는 받는 부분인 receiver_overflow의 queue_size를 늘리면 된다.

아래는 queue_size를 10000으로 늘린 결과이다.

Python: queue_size = 10000

느리지만 꾸준히 받아오는 것을 확인할 수 있었다.
