영상 데이터 구조 및 표현

영상(Image)?

• 픽셀(pixel)이 바둑판 모양의 격자에 나열되어 있는 형태(2차원 행렬)
• pixel: 영상의 기본 단위, picture element.

출처: wiki

1pixel에 R(red), G(green), B(blue) 세가지 색상을 표현할 수 있다.

우리가 흔히 아는 해상도(Resolution)의 640x480은 가로 640pixel, 세로 480pixel이라는 의미이다.

표현하는 pixel의 개수가 많을수록 세밀한 표현이 가능하다.



그레이스케일 영상(Grayscale image)

• 흑백 사진처럼 색상 정보가 없이 오직 발기 정보만으로 구성된 영상.
• 밝기 정보를 256단계로 표현한다.



그레이스케일 영상의 픽셀 값 표현

• 그레이스케일 영상에서 하나의 픽셀은 0 ~ 255 사이의 정수 값을 갖는다.

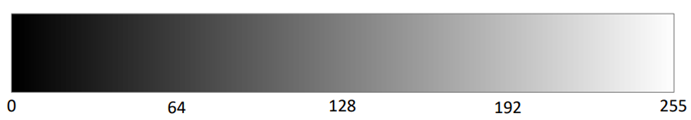

• 그레이스케일 범위(grayscale level): [0, 255] or [0, 256)

출처: OpenCV4로 배우는 컴퓨터 비전과 머신 러닝

• C, C++에서 unsigned char로 표현한다.(1Byte)
• unsigned char의 범위는 0 ~ 255의 양수표현이 가능하다.

typedef unsigned char BYTE;    // Windows
typedef unsigned char uint8_t; // Linux
typedef unsigned char uchar;   // OpenCV





트루컬러 영상(Truecolor image)

• 컬러 사진처럼 다양한 색상을 표현할 수 있는 영상
• Red, Green, Blue색 성분을 각각 256단계로 표현한다.
• 256^3(16,777,216)개의 색상 표현이 가능하다.



트루컬러 영상의 픽셀 값 표현

• R, G, B색 성분의 크기를 각각 0 ~ 255 범위의 정수로 표현
  • 0: 해당 색상 성분이 전혀 없는 상태
  • 255: 해당 색상 성분이 가득 있는 상태

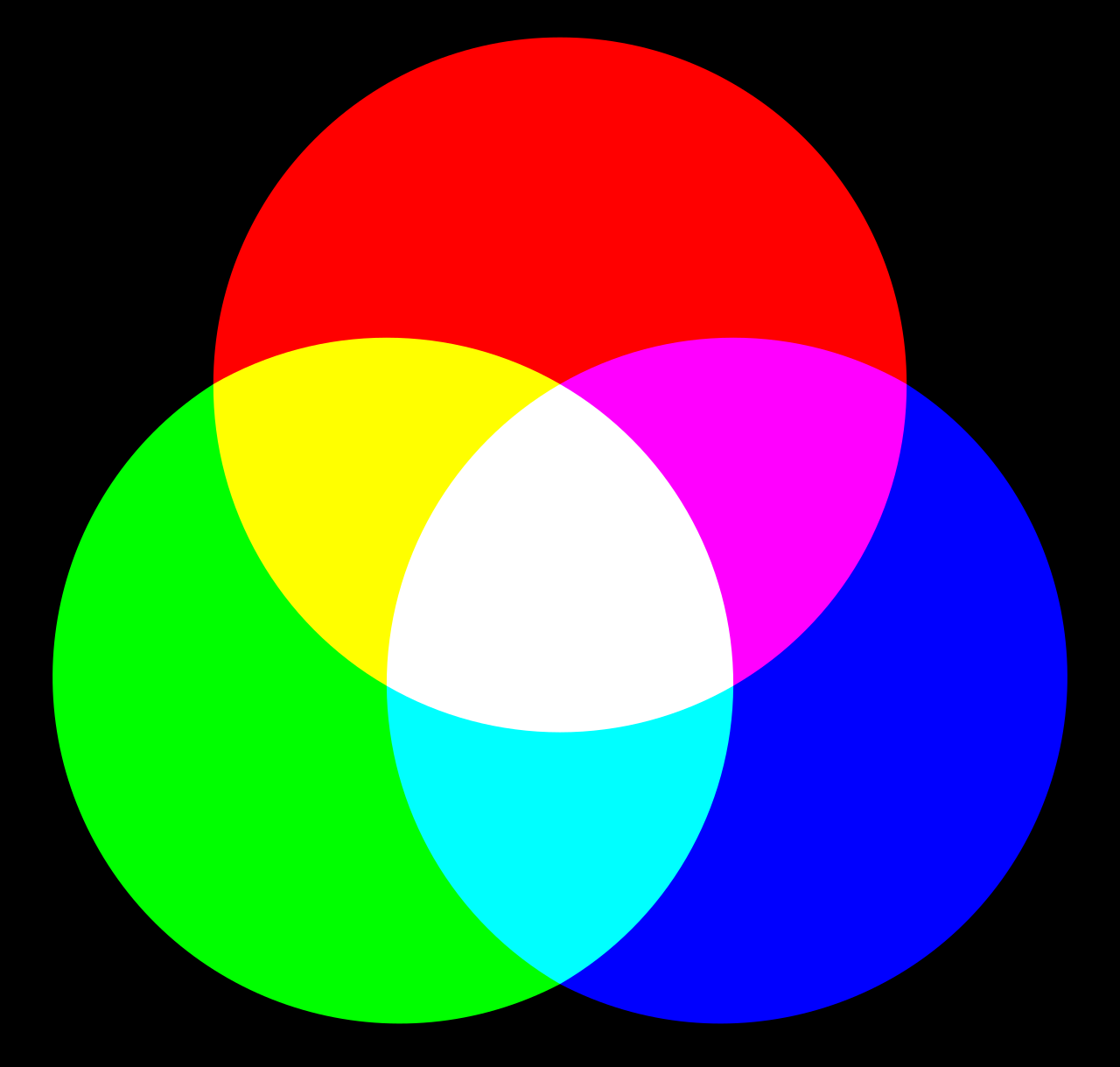

빛의 삼원색(출처: wiki)

• C, C++에서는 unsigned char 자료형 3개가 있는 배열 또는 구조체로 표현된다. (3Bytes)

class RGB
{
	unsigned char R;
	unsigned char G;
	unsigned char B;
};

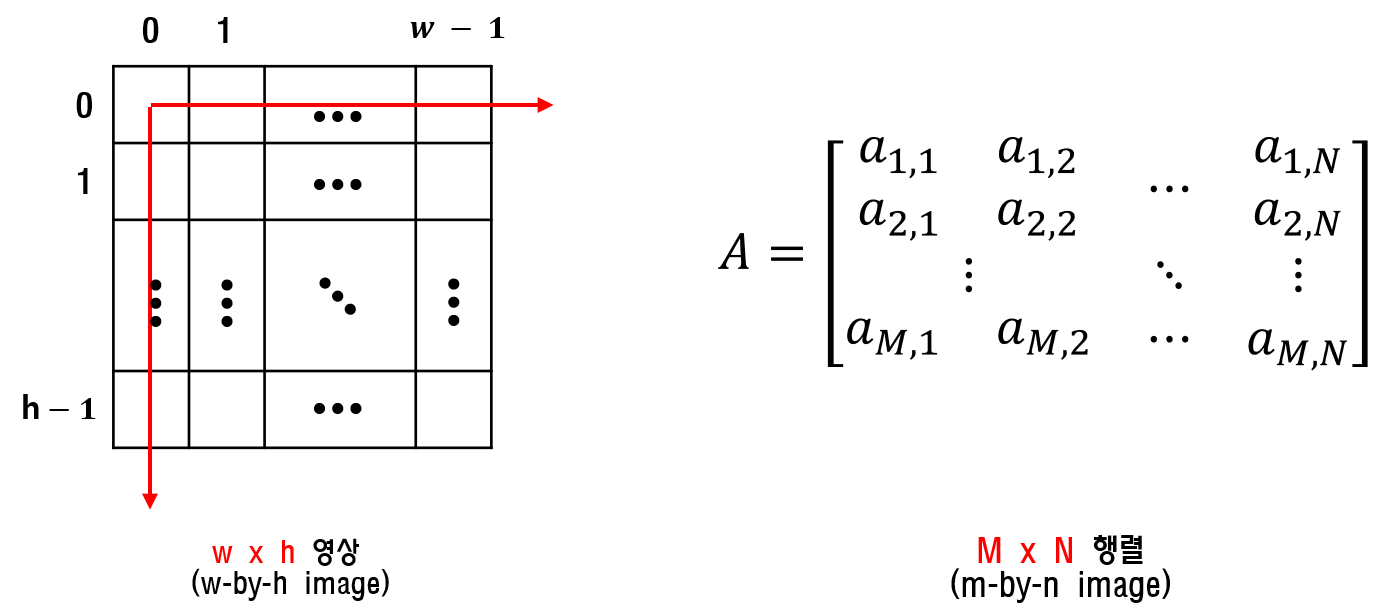

영상에서 사용되는 좌표계



그레이스케일 영상에서는 1픽셀에 1개의 밝기 정보를 표시.

트루컬러 영상에서는 1픽셀에 R, G, B 3개의 밝기 정보를 표시.



정적 2차원 배열의 생성

unsigned char a[480][640] ();

• unsigned char: 1byte 사용 (0 ~ 255)
• 2차원 배열 전체 크기만큼의 메모리 공간이 연속적으로 할당. (640x480 = 307200byte. 약 0.3MB )

단점

• 배열 크기를 미리 알고 있어야 한다. (다양한 영상을 표현하기에 부적절)
• Stack 영역에 메모리 할당. (대략, 1MB까지 할당이 가능하다.



동적 2차원 배열의 생성

unsigned char** pl
p = new unsigned char*[h];

for(int i = 0; i < h; i++{
	p[i] = new unsigned char[w] {};
}



동적 2차원 배열의 원소에 접근하기

ex) 2차원 배열 p의 모든 원소 값을 10씩 증가하기

for(int y = 0; y < h; y++){
	for(int x = 0; x < w; x++){
		p[y][x] = p[y][x] + 10;
	}
}



동적 2차원 배열의 메모리 해제

• 동적 2차원 배열 생성의 역순으로 해제한다.
• delete 구문에서 괄호 연산자([ ])를 반드시 사용한다.

for(int y = 0; y < h; y++){
	delete[] p[i];
}
delete[] p; // 이 부분은 p[0] ~ p[h-1]를 제거하기 위해 사용.



대용량 1차원 메모리 할당 후 영상 데이터 저장

2차원 배열이 아닌 1차원 배열에 영상의 픽셀 값을 차례대로 저장하여 사용할 수 있다.

int w = 10, h = 10;
unsigned char* data = new unsigned char[w * h] {};
//...

delete[] data;



특정 좌표(x, y)위치의 픽셀을 값은 다음과 같이 참조한다.

unsigned char& p1 = *(data + y * w + x);



아래는 간단한 형태의 영상 데이터 저장 클래스이다.

class MyImage{
public:
	MyImage() : w(0), h(0), data(0) {}
    MyImage(int _w, int _h) : w(_w), h(_h){
    	data = new unsigned char[w * h] {};
    }

    ~MyImage() {
    	if(data) delete[] data;
    }

    unsigned char& at(int x, int y){
    	return *(data + y * w + x);
    }

public:
	int w, h;
    unsigned char* data;
};



---

파일 구조

비트맵(bitmap)

• 비트(bit)들의 집합(map). 픽셀들의 집합이다.
• 영상 전체 크기에 해당하는 픽셀 정보를 그대로 저장한다.
  • 장점: 표현이 직관적이고 분석이 용이
  • 단점: 메모리 용량을 많이 차지, 영샹의 확대/축소 시 화질 손상이 심함.
• 사진, 포토샵



비트맵의 종류

• 장치 의존 비트맵(DDB)
  • 출력 장치들의 설정에 따라 다르게 표현된다.
• 장치 독립 비트맵(DIB)
  • 출력 장치가 달라지더라도 항상 동일하게 출력된다.
  • BMP 파일은 Windows 환경에서 비트맵을 DIB 형태로 저장한 파일 포맷이다.



번외: 벡터 그래픽스(vector graphics)

• 점과 점을 연결하여 수학적 원리로 그림을 그려서 표현하는 방식.
• 이미지 크기를 확대/축소 시 화질이 손상되지 않음.
• 폰트, 일러스트레이터

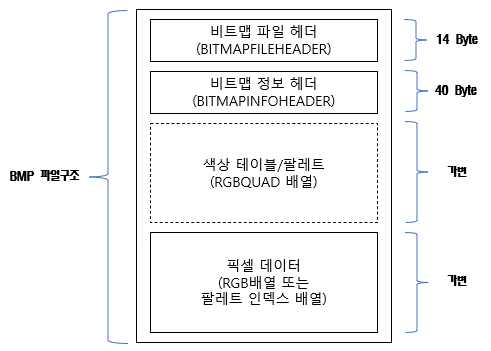

BMP 파일의 구조

비트맵 파일 헤더

비트맵 파일에 대한 정보

typedef struct tagBITMAPFILEHEADER{
    WORD    bfType;      // 'B', 'M', 0x42, 0x4D
    DWORD   bfSize;      // BMP 파일 크기
    WORD    bfReserved1;
    WORD    bfReserved2;
    DWORD   bfOffBits;   // 비트맵 비트까지의 오프셋
} BITMAPFILEHEADER;



비트맵 정보 헤더

비트맵 영상에 대한 정보

typedef struct tagBITMAPINFOHEADER{
    DWORD   biSize;          // BITMAPINFOHEADER 크기
    LONG    biWidth;         // 비트맵 가로 크기
    LONG    biHeight;        // 비트맵 세로 크기
    WORD    biPlanes;        // 1
    WORD    biBitCount;      // 픽셀 당 비트수
    DWORD   biCompression;   // BI_RGB
    DWORD   biSizeImage;
    LONG    biXpelsPerMeter;
    LONG    biYpelsPerMeter;
    DWORD   biClrUsed;
    DWORD   biClrImportant;
} BITMAPINFOHEADER;



색상 테이블/팔레트

비트맵에서 사용되는 색상 정보

typedef struct tagRGBQUAD{
    BYTE    rgbBlue;
    BYTE    rgbGreen;
    BYTE    rgbRed;
    BYTE    rgbReserved;
} RGBQUAD;

• 그레이스케일 비트맵
  • (0, 0, 0, 0), (1, 1, 1, 0), 2, 2, 2, 0), ..., (255, 255, 255, 0)
  • 전체 4 x 256 = 1024Bytes
• 트루컬러 비트맵
  • 색상 테이블이 존재하지 않음.



픽셀 데이터

• 그레이스케일 비트맵: RGBQUAD 배열의 인덱스 저장.
• 트루컬러 비트맵: (BGR) 순서로 픽셀 값 저장.
• 일반적으로 상하가 뒤집힌 상태로 저장. (bottom-up)
• 효율적 데이터 관리를 위해 영상의 가로 크기를 4의 배수로 저장.



각 파일의 형식과 특징

BMP

• 픽셀 데이터를 압축하지 않고 그대로 저장. (파일 용량이 크다.)
• 파일 구조가 단순.
• 별도의 라이브러리 도움 없이 파일 입출력 프로그래밍 가능.



JPG

• 주로 사진과 같은 컬러 영상을 저장.
• 손실 압축. (lossy compression)
• 압축률이 좋아서 파일 용량이 크게 감소. (디지털 카메라 사진 포멧으로 주로 사용)



GIF

• 256 색상 이하의 영상을 저장. (일반 사진을 저장 시 열화가 심함)
• 무손실 압축. (lossless compression)
• 움직이는 GIF 지원.



PNG

• Portable Network Graphics.
• 무손실 압축. (컬러 영상도 무손실 압축)
• 알파 채널(투명도)을 지원.



영상 데이터 크기 분석

• 그레이스케일 영상: (가로 크기) x (세로 크기) Bytes
• 트루컬러 영상: (가로 크기) x (세로 크기) x 3Bytes

ex) 그레이스케일 영상 512 x 512 = 262144 Bytes

ex) 트루컬러 영상 (FHD) 1920 x 1080 x 3 = 6220800 Bytes (약 6MB)

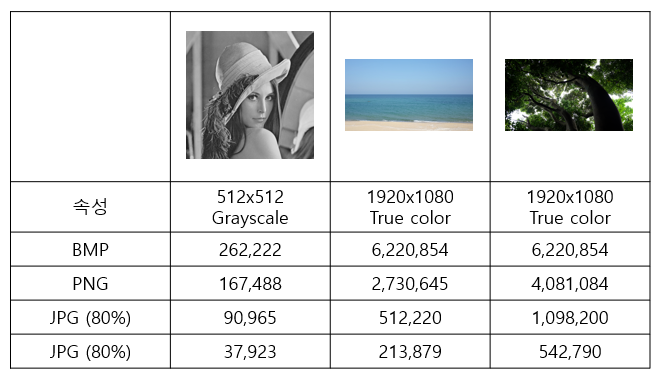

BMP, PNG, JPG의 각 파일에 대해 용량을 비교하면 다음과 같다.

JPG는 압축이 가능한 형식이다.

보면 바다와 숲 이미지의 경우 압축률이 다른데, 바다 그림과 같이 평이한 이미지는 압축률이 좋지만, 숲은 평이한 이미지가 아니기 때문에 압축률이 낮다.

바다 사진의 성분은 저주파 성분이 강함.

숲 사진의 성분은 고주파 성분이 강함.
