OpenCV 기초 및 편하게 사용하기

이번에 OpenCV C++에서 가장 기본적으로 사용되는 함수들을 정리해보려고 한다.

일반적으로 사진을 출력하는 프로그램은 다음과 같다.

#include <iostream>
#include "opencv2/opencv.hpp"

int main() {
	cv::Mat img = cv::imread("images/lenna.bmp"); // lenna.bmp 이미지를 변수 img에 저장.
	if (img.empty()) {
		std::cerr << "Image load failed!" << std::endl; // 이미지 불러오기 실패시 에러 메시지 출력
		return -1;
	}
	cv::namedWindow("Image", cv::WINDOW_NORMAL); //영상 크기를 창크기에 맞게 지정
	cv::imshow("Image", img); // 이미지 출력
	cv::waitKey();
	cv::destroyAllWindows(); // 키보드 입력이 있을때까지 프로그램 대기.

	return 0;
}



- 주요 함수

영상 파일 불러오기, imread()

cv::Mat imread(const String& filename, int flags = IMREAD_COLOR);

• filename: 불러올 영상 및 이미지 파일 경로 및 이름을 입력. (e.g.) "lenna.bmp", "images/lenna.bmp".
• flags: 영상 파일 불러오기 옵션 플래그.

IMREAD_UNCHANGED	영상 속성 그대로 읽기. (e.g.) 투명한 PNG 파일 → 4채널(B, G, R, α)영상 (α는 투명도)
IMREAD_GRAYSCALE	1채널 Gray scale 영상으로 읽기
IMREAD_COLOR	3채널 BGR 컬러 영상으로 읽기

• return: 불러온 영상 데이터(Mat 객체).



비어 있는 Mat 객체 확인, Mat::empty()

bool Mat::empty() const

• return: rows, cols, data 멤버 변수가 0이면 true를 반환.



영상 파일 저장하기, imwrite()

bool imwrite(const String& filename, InputArray img,
             const std::vector<int>& params = std::vector<int>());

• filename: 저장할 영상 파일 이름. 파일 이름에 포함된 확장자를 분석하여 해당 퍄일 형식으로 저장.
• img: 저장할 영상 데이터(Mat 객체).
• params: 파일 저장 옵션 지정(속성 & 값의 정수 쌍). (ex). JPG 압축율을 90%로 지정하고 싶으면 {IMWRITE_JPEG_QUALITY, 90)을 지정.
• return: 정상적으로 저장하면 true, 실패하면 false.



새 창 띄우기 namedWindow()

void namedWindow(const String& winname, int flags = WINDOW_AUTOSIZE);

• winname: 창 이름.
• flags: 창 속성 지정 플래그.

WINDOW_NORMAL	영상 크기가 창 크기에 맞게 지정
WINDOW_AUTOSIZE	창 크기가 영상 크기에 맞게 자동으로 변경
WINDOW_OPENGL	OpenGL 지원



창 닫기 destroyWindow() & destroyAllWindows()

void destroyWindow(const String& winname);
void destroyAllWindows(); // 모든 창을 닫음.

• winname: 닫고자 하는 창 이름.
• 참고: 일반적인 경우 프로그램 종료 시 운영 체제에 의해 열려 있는 모든 창이 자동으로 닫힘.



창 위치 지정 moveWindow()

moveWindow(const String& winname, int x, int y);

모니터에 출력되는 창의 위치를 지정.

모니터의 좌 상단이 0, 0 기준으로 모니터에 출력.

• winname: 창 이름.
• x, y: 이동할 위치 좌표.



창 크기 지정  resizeWindow()

void resizeWindow(const String& winname, int width, int height);

• winname: 창 이름.
• width, height: 변경할 창 크기.
• 참고: 윈도우가 WINDOW_NORMAL 속성으로 생성되어야 동작.



영상 출력하기 imshow()

void imshow(const String& winname, InputArray mat);

• winname: 창 이름.
• mat: 출력할 영상 데이터(Mat 객체).
• 영상 출력 방식.

8-bit unsigned	픽셀 값을 그대로 출력.
16-bit unsigned or 32-bit unsigned	픽셀 값을 255로 나눠서 출력.
32-bit or 64-bit floating-point	픽셀 값에 255를 곱해서 출력.

• 참고
  • 만약 winname에 해당하는 창이 없으면 WINDOW_AUTOSIZE 속성의 창을 새로 만들어 영상을 출력.
  • 실제로는 waitKey()함수를 호출해야 화면에 영상이 나타남.



키보드 입력 대기 waitKey()

int waitKey(int delay = 0);

• delay: 밀리초 단위 대기 시간, delay ⩽ 0이면 무한히 대기.
• return: 눌린 키 값. 키가 눌리지 않으면 -1.
• 참고
  • waitKey()함수는 OpenCV 창이 하나라도 있어야 정상적으로 동작함.
  • imshow()함수 호출 후에 waitKey() 함수를 호출해야 영상이 화면에 나타남.
  • 주요 특수키 코드: ESC → 27, ENTER →  13, TAB → 9

ex) ESC가 눌리기 전까지 계속 창을 호출하는 코드.

#include <iostream>
#include "opencv2/opencv.hpp"

int main() {
	cv::Mat img = cv::imread("images/lenna.bmp");
	if (img.empty()) {
		std::cerr << "Image load failed!" << std::endl;
		return -1;
	}
	cv::namedWindow("Image", cv::WINDOW_NORMAL);
	cv::imshow("Image", img);
	cv::moveWindow("Image", 300, 300);
	cv::resizeWindow("Image", 250, 250);

	while (true) {
		if (cv::waitKey() == 27) {
			break;
		}
	}

	cv::destroyAllWindows();
	return 0;
}



OpenCV API 도움말

https://docs.opencv.org/

OpenCV documentation index





이미지 파일 형식 변환 프로그램

이번에는 이미지 형식 변환 프로그램을 한번 작성해보자.

입력은 argv로 받을 수 있게 하였다.

#include <iostream>
#include <sstream>
#include "opencv2/opencv.hpp"

int main(int argc, char* argv[]) {
	if (argc < 3) {
		std::cout << "Usage: HelloCV.exe <src_img> <dst_img>" << std::endl;
		return 0;
	}
	std::string input_str = argv[1];
	std::string output_str = argv[2];

	cv::Mat img = cv::imread(input_str);
	cv::Mat dst;

	cv::imwrite(output_str, img, dst);

	return 0;
}

cmd창에서 실행 예시: HelloCV.exe ..\..\images\lenna.bmp ..\..\images\lenna.png

실행파일의 경로로 이동하여 실행하면 된다.



---

OpenCV 편하게 사용하기

- Image Watch 확장 프로그램

• Image Watch는 OpenCV Mat 데이터를 이미지 형태로 보여주는 Visual Studio 확장 프로그램이다.
• OpenCV 프로그램 디버깅 시 유용하다.

- Image Watch 설치

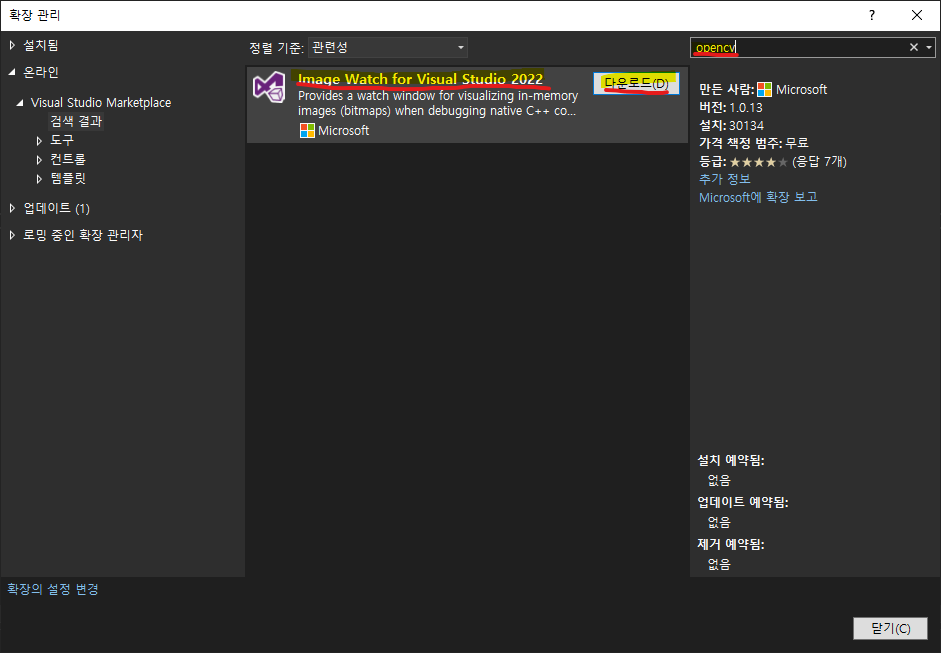

• Visual Studio 2022 메뉴에서 [확장] → [확장 관리]를 선택한다.

• 우측 상단 검색창에 "opencv"를 입력한다.
• Image Watch for Visual Studio 2022 항목에서 [다운로드] 클릭한다.

• Visual Studio 재시작.

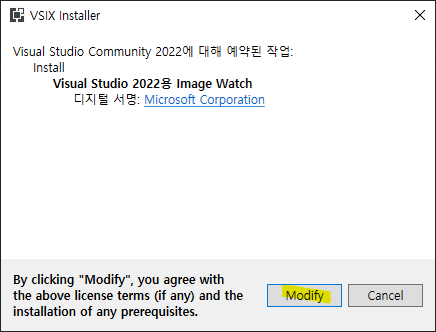

• 재시작시 나오는 창에서 Modify클릭



- Image Watch 사용법

• 실행 파일에서 중단점(F9) 설정 후 디버깅 시작(F5)
• [보기] → [다른 창] → [Image Watch] 메뉴 선택
• Image Watch 창에서 Mat 형식의 변수를 이미지 형태로 확인 가능하다.
• 확대/축소 및 픽셀 값 확인이 가능하다.

---

OpenCV 프로젝트 템플릿 만들기

- Project template?

• 프로젝트 속성, 기본 소스 코드등 미리 설정된 프로젝트를 자동으로 생성하는 기능
• Visual Studio의 템플릿 내보내기 마법사를 통하여 ZIP 파일로 패키징된 자신만의 템플릿 파일을 생성할 수 있다.

이번에는 OpenCV 개발을 위한 추가 포함 디렉토리 및 추가 라이브러리, 추가 종속성 등이 미리 설정된 콘솔 응용 프로그램 프로젝트를 생성하고자 한다.

기존에 HelloCV 프로젝트를 기반으로 프로젝트 템플릿을 생성해보자.

- Project template 생성

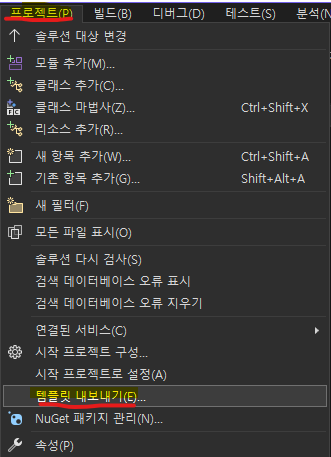

• [프로젝트] → [템플릿내보내기]

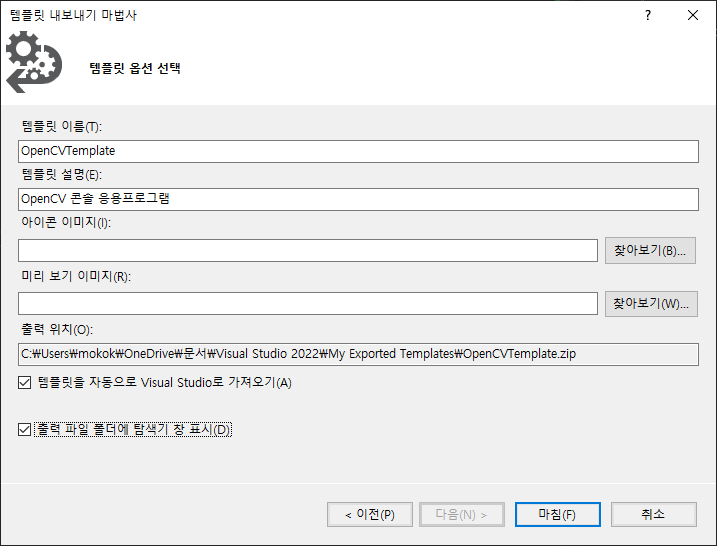

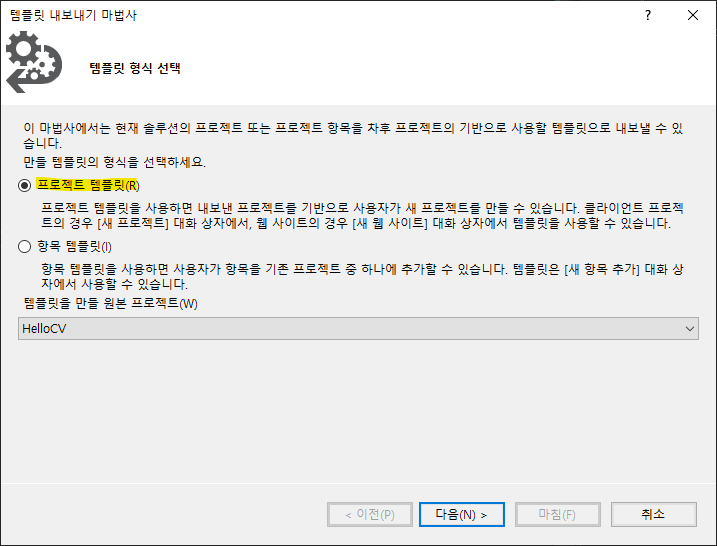

• 프로젝트 템플릿 선택 및 설정

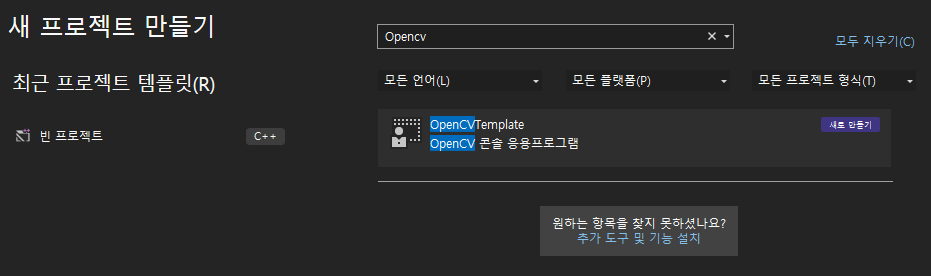

템플릿을 생성하게 되면 우리가 새로운 프로젝트 생성시 다음과 같이 프로젝트를 볼 수 있다.
