OpenCV VideoCapture class

OpenCV에서 카메라와 동영상으로부터 프레임(Frame)을 받아오는 작업을 VidepCapture class 하나로 처리할 수 있다.

카메라와 동영상을 여는 작업이 수행되면, 매 프레임을 받아오는 작업을 수행한다.



- 카메라 열기

VideoCapture::VideoCapture(int index, int apiPreference = CAP_ANY);
bool VideoCapture::open(int index, int apiPreference = CAP_ANY);

• index: 사용할 캡쳐 장치의 ID (camera_id, domain_offset_id). 시스템 기본 카메라는 0으로 지정됨.(여러대의 카메라는 0부터 순서대로 지정)
• apiPreference: 선호하는 카메라 처리 방법을 지정.
• return: VideoCapture 생성자는 VideoCapture 객체를 반환. VideoCapture::open()함수는 작업이 성공하면 True, 실패하면 False를 반환.



- 동영상 파일 열기

VideoCapture::VideoCapture(const String& filename, int apiPreference = CAP_ANY);
bool VideoCapture::open(const String& filename, int apiPreference = CAP_ANY);

• filename: 동영상 파일 이름, 정지 영상 시퀀스, 비디오 스트림 URL 등을 받음.
• apiPreference: 선호하는 동영상 처리 방법을 지정
• return: VideoCapture 생성자는 VideoCapture 객체를 반환. VideoCapture::open()함수는 작업이 성공하면 True, 실패하면 False를 반환.



- 현재 프레임 받아오기

bool VideoCapture::read(OutputArray image);
VideoCapture& VideoCapture::operator >> (Mat& image);

• image: 현재 프레임. 만약 현재 프레임을 받지 못하면 빈 영상으로 설정.
• return: VideoCapture::read()함수는 작업이 성공하면 True, 실패하면 False를 반환.
• 참고: '>>' 연산자오버로딩은 내부에서 read() 함수를 재호출하는 래퍼(wrapper) 함수이다.



그럼 직접 코드를 작성하며 살펴보자.

#include <iostream>
#include "opencv2/opencv.hpp"

int main() {
	cv::VideoCapture cap;
	cap.open(0);
	// 혹은 아래와 같이 사용 가능
	// cv::VideoCapture cap(0);

	// 동영상 처리시 아래와 같이 사용
	// cv::VideoCapture cap;
	// cap.open("동영상 경로");

	// 카메라를 열지 못한 경우 아래의 오류를 출력하고 프로그램 종료.
	if (!cap.isOpened()) {
		std::cerr << "Camera open failed!" << std::endl;
		return -1;
	}

	int w = cvRound(cap.get(cv::CAP_PROP_FRAME_WIDTH)); // 영상의 Width 출력
	int h = cvRound(cap.get(cv::CAP_PROP_FRAME_HEIGHT)); // 영상의 Height 출력

	std::cout << "width: " << w << std::endl;
	std::cout << "height: " << h << std::endl;

	cv::Mat frame, edge;
	while (true) {
		cap >> frame; // VideoCapture 객체로부터 한 프레임을 받아 frame 변수에 저장.

		// 영상을 제대로 받지 않으면 Empty frame을 출력하고 while문 탈출
		if (frame.empty()) {
			std::cerr << "Empty frame!" << std::endl;
			break;
		}

		Canny(frame, edge, 50, 150); // 50 ~ 150의 threshold를 갖는 Canny 이미지를 edge에 담음.
		imshow("frame", frame);
		imshow("edge", edge);

		// waitKey(1)은 1ms동안 wait
		if (cv::waitKey(1) == 27) // ESC를 누르면 while문 탈출
			break;
	}

	cap.release();
	cv::destroyAllWindows();
	return 0;
}

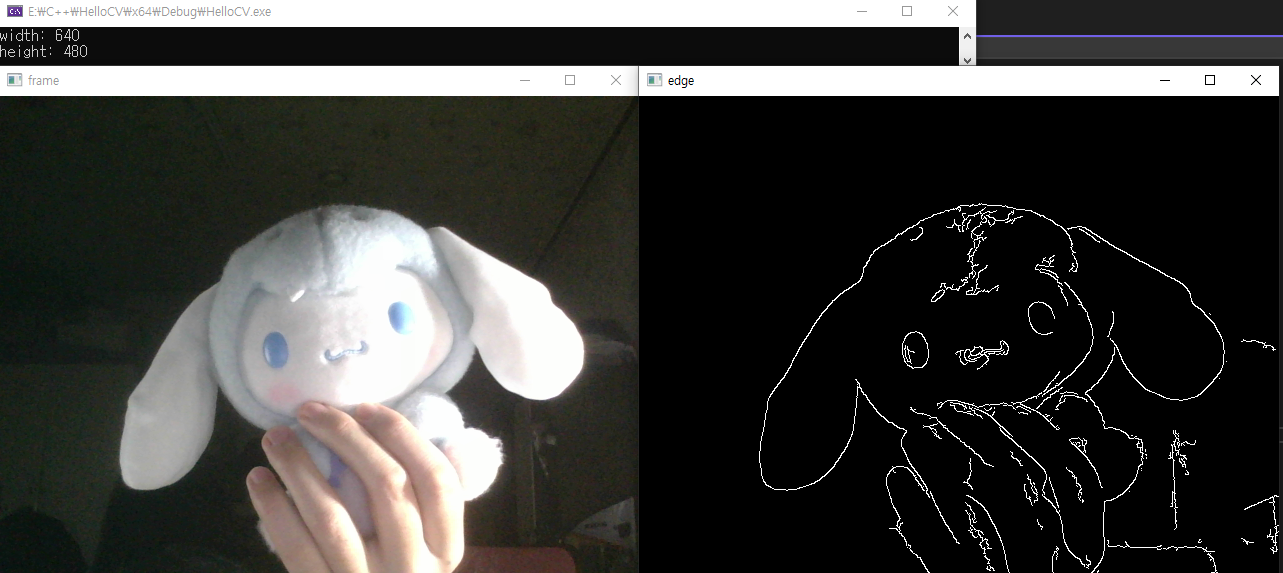

결과

귀여운 인형과 인형의 Edge

여기서 FPS라는 용어가 나오는데 FPS는 Frame Per Second의 약자이다.

FPS는 1초에 몇장의 Frame을 받아올 수 있는지 알려준다.

만약 1초를 1000ms로 나타내고 1초에 30장을 처리한다고 하면 1장당 약 33ms를 처리한다.



- 카메라와 동영상 속성 값 참조와 설정

double VideoCapture::get(int propId) const;
bool VideoCapture::set(int propId, double value);

• value: 속성 값. 필요한 경우 정수형으로 형변환하여 사용이 가능하다.
• propId: 속성 플래그(cv::VideoCaptureProperties or Additional flags for video I/O API backends의 상수에서 선택가능)

cv::VideoCaptureProperties	설명
CAP_PROP_FRAME_WIDTH	프레임 가로 크기
CAP_PROP_FRAME_HEIGHT	프레임 세로 크기
CAP_PROP_FPS	초당 프레임 수
CAP_PROP_FRAME_COUNT	비디오 파일의 총 프레임 수
CAP_PROP_POS_FRAMES	현재 프레임 번호
CAP_PROP_EXPOSURE	노출
기타등등	기타등등

이 명령어들로 내 현재 영상의 값을 받거나 해상도의 경우 정의를 해줄 수 있다.

    cap.set(cv::CAP_PROP_FRAME_WIDTH, 1280);
    cap.set(cv::CAP_PROP_FRAME_HEIGHT, 720);

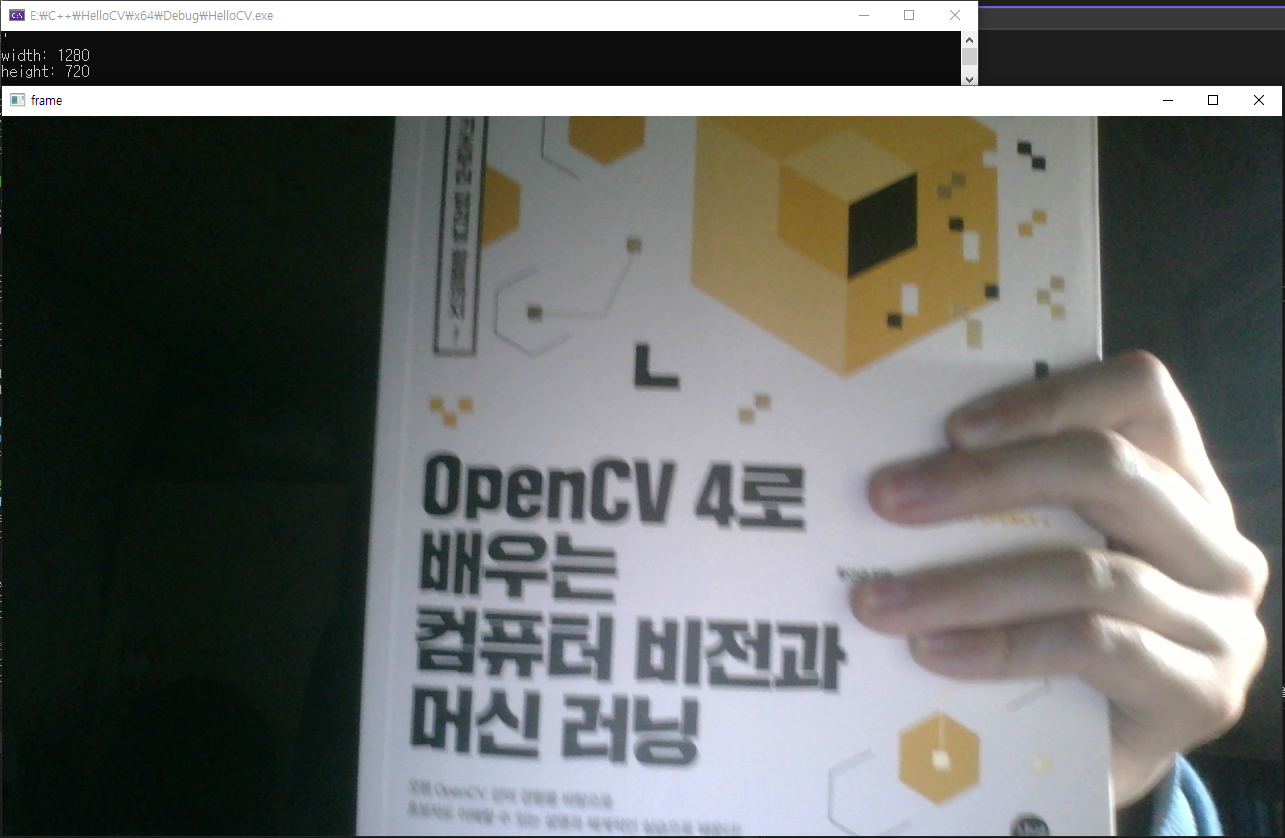

바뀐 해상도



- VideoWriter

동영상 파일로 저장할 수 있는 VideoWriter class가 있다.

VideoWriter::VideoWriter(const String& filename, int fourcc, double fps, Size frameSize, bool isColor = true);
bool VideoWriter::open(const String& filename, int fourcc, double fps, Size frameSize, bool isColor = true);

• filename: 저장할 동영상 파일 이름
• fourcc: 압축 방식을 나타내는 4개의 문자. VideoWriter::fourcc() 함수로 생성. (https://fourcc.org/codecs.php)

VideoWriter::fourcc('D', 'I', 'V', 'X')	DIVX MPEG-4 코덱
VideoWriter::fourcc('X', 'V'. 'I'. 'D')	XVID MPEG-4 코덱
VideoWriter::fourcc('X', '2', '6', '4')	H.264/AVC 코덱
VideoWriter::fourcc('M', 'J', 'P', 'G')	Motion-JPEG 코덱

• fps: 초당 프레임 수
• frameSize: 비디오 프레임 크기
• isColor: 컬러 동영상 플래그. false로 지정하면 그레이스케일.

한번 edge영상을 저장하는 코드를 간단히 작성해보자.

#include <iostream>
#include "opencv2/opencv.hpp"

int main()
{
	cv::VideoCapture cap(0);

	if (!cap.isOpened()) {
		std::cerr << "Camera open failed!" << std::endl;
		return -1;
	}

	int  fourcc = cv::VideoWriter::fourcc('X', 'V', 'I', 'D'); // XVID MPEG-4 코덱사용
	double fps = 30;
	cv::Size sz((int)cap.get(cv::CAP_PROP_FRAME_WIDTH), (int)cap.get(cv::CAP_PROP_FRAME_HEIGHT));
	std::cout << "FPS = " << fps << std::endl;
	std::cout << "Size = " << sz << std::endl;

	cv::VideoWriter output("output.avi", fourcc, fps, sz); // 저장파일명 및 설정

	if (!output.isOpened()) {
		std::cerr << "output.avi open failed!" << std::endl;
		return -1;
	}

	int delay = cvRound(1000 / fps);
	cv::Mat frame, edge;
	while (true) {
		cap >> frame;
		if (frame.empty())
			break;

		Canny(frame, edge, 50, 150);
		cvtColor(edge, edge, cv::COLOR_GRAY2BGR); // edge영상은 grayscale 이므로 bgr로 변환이 필요.

		output << edge;

		imshow("edge", edge);

		if (cv::waitKey(delay) == 27)
			break;
	}

	std::cout << "output.avi file is created!!!" << std::endl;

	output.release();
	cap.release();
	cv::destroyAllWindows();
	return 0;
}

결과

생성된 영상파일

다음과 같이 영상이 생성됨을 볼 수 있다.
