ROS2 Service 기초 사용법

ROS2 version: jazzy

1. Service

Service는 Topic과 달리 Server와 Client로 구성이 되어 있다.

Client가 Server로 데이터를 Request(요청)를 하면, Server가 Client로 Response(응답)를 하게 된다.

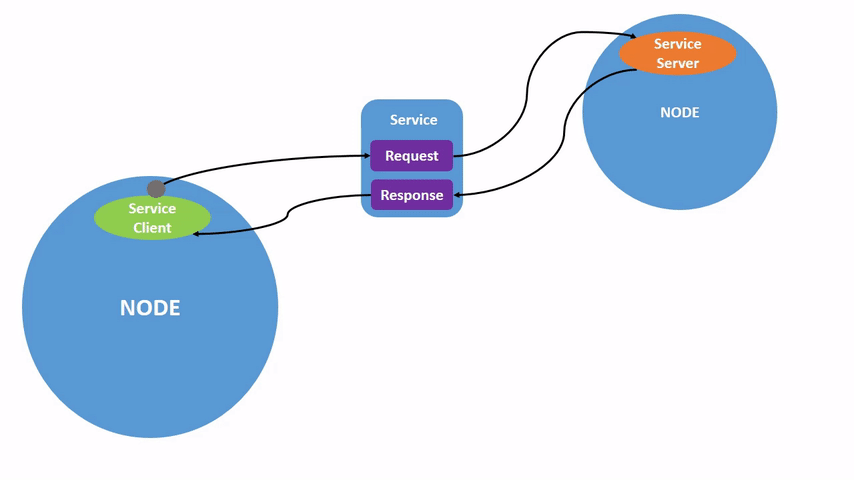

Service의 통신

즉, 데이터를 요청해야 데이터를 응답받을 수 있다.

Service는 하나의 Server에서 여러 개의 Client를 가질 수 있지만, Service의 Server는 오직 하나이다.

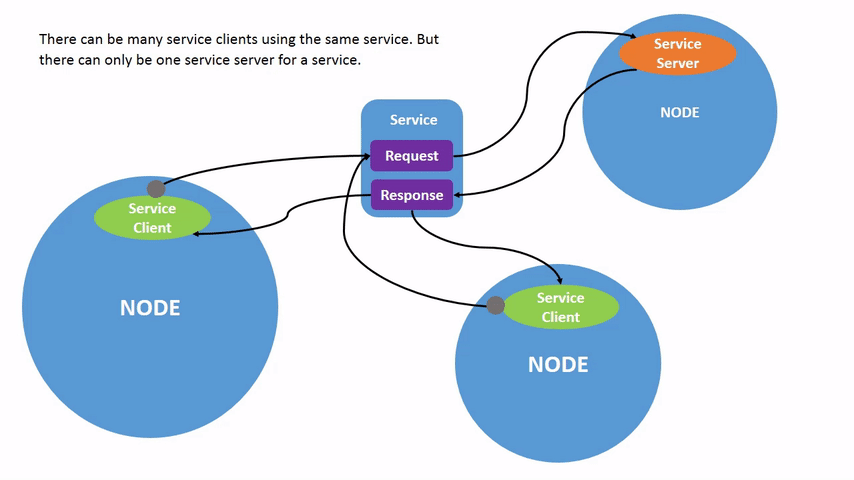

여러 개의 Client와 하나의 Server

2. Service 실습

이번에도 turtlesim으로 Service에 대해 살펴보자.

Terminal 1

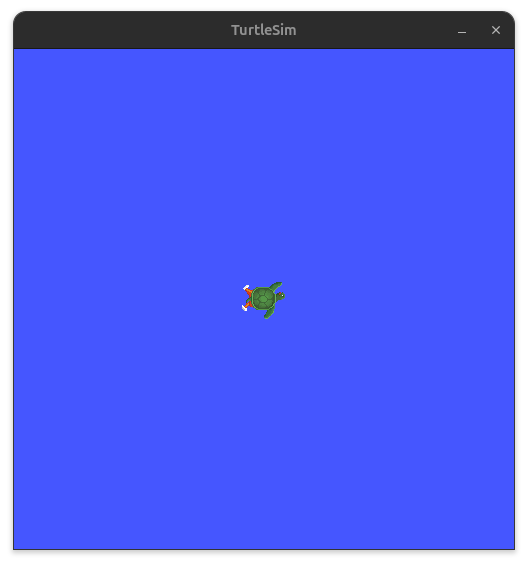

ros2 run turtlesim turtlesim_node

Terminal 2

ros2 run turtlesim turtle_teleop_key



2.1 service list

ros2 service list

ros2 service list 명령어를 사용하면, 다음의 목록을 볼 수 있다.

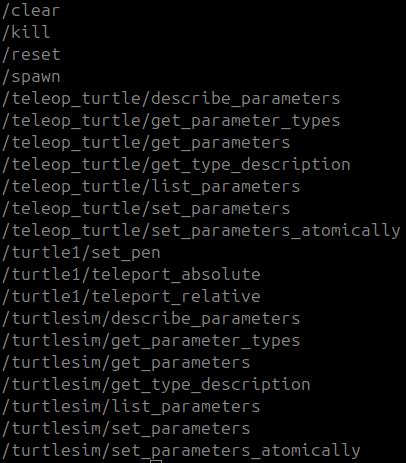

service의 list

여기서 parameters가 붙어있는 서비스는 파라미터와 관련되어 있고 모든 노드의 기본 기능으로 포함이 되어 있다.

이는 추후 파라미터를 다룰 때 자세히 알아보도록 하자.



2.2 service type

Service는 Service의 요청 및 응답 데이터가 어떤 형태를 가졌는지 보여주는 명령어가 있다.

Service는 Topic과 유사하지만, request와 response 두 유형을 가진다.

ros2 service type <service_name>



위의 ros2 service list에서 살펴본 몇 가지 service에 대해 type을 살펴보면, 다음과 같다.

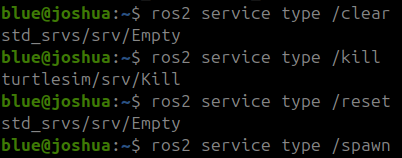

ros2 service type

Topic과 마찬가지로 명령어의 뒤에 '-t'를 붙여서 type을 확인 할 수도 있다.

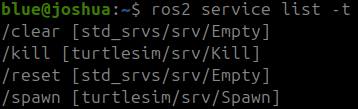

ros2 service list -t



2.3 service info

ros2 service info <service_name>

위의 명령어를 사용하여 특정 service의 info를 볼 수 있다.



2.4 service find

우리가 'ros2 service type'명령어로 service의 형태를 볼 수 있었지만, 특정 형태를 입력하면 해당 형태의 서비스를 사용하는 서비스 명을 확인하는 명령어도 존재한다.

ros2 service find <type_name>



우리가 찾은 /clear service의 type_name인 '/std_srvs/srv/Empty'를 사용하는 Service node들을 찾아보자.

std_srvs/srv/Empty type을 사용중인 /clear, /reset service_node

/clear, /reset Node가 std_srvs/srv/Empty의 type을 사용하는 것을 볼 수 있다.



2.5 interface show

우리가 Terminal에서 service call을 할 수 있지만, 우선 입력 값의 구조(인터페이스, interface)를 알아야 한다.

ros2 interface show <type_name>



/clear에 대한 interface를 확인해보면, 다음과 같다.

/clear의 interface

---을 기준으로 위는 요청(Request), 아래는 응답(Response)이지만, 비어있는 타입은 데이터를 송수신 하지 않는다.

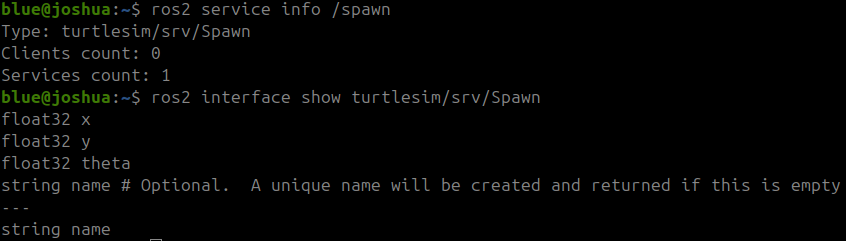

이번에는 /spawn node에 대해 interface를 확인해보자.

ros2에서 interface를 찾는 과정.

---을 기준으로 요청(Request), 응답(Response) interface를 확인할 수 있다.



2.6 service call (중요)

Service call은 실제 서비스 서버에게 서비스를 요청(Request)하는 것이다.

서비스 요청은 다음과 같이 'ros2 service call' 명령어를 이용하여 <service_name>, <service_type>, <arguments>를 기술한다.

우리가 위에서 interface 정보를 확인했으니 이를 service call에서 활용할 수 있다.

ros2 service call <service_name> <service_type> <arguments>



2.6.1 /clear

우선 Turtlebot sim에서 이동 궤적을 지우는 service를 요청해보자.

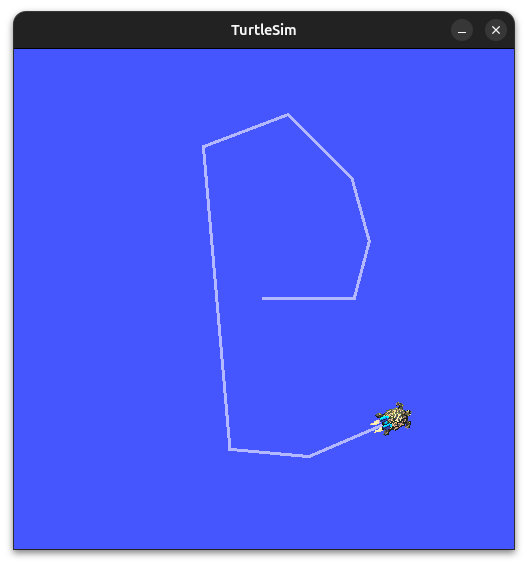

현재 다음과 같이 sim에 궤적이 그려져 있는데,

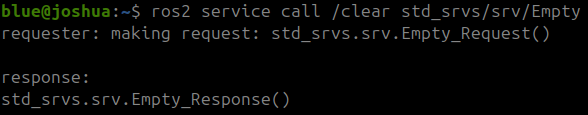

ros2 service call /clear std_srvs/srv/Empty



위의 메시지를 요청하면 다음과 같이 된다.

결과:

지워진 궤적



2.6.2 /spawn

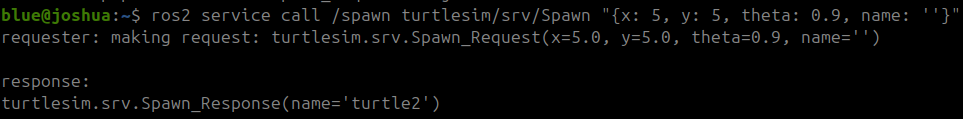

ros2 service call /spawn turtlesim/srv/Spawn "{x: 5, y: 5, theta: 0.9, name: ''}"

이번에는 spawn을 해보자.

위의 명령어는  /spawn에 turtlesim/srv/Spawn type의 msg를 service call 하겠다는 의미이다.



결과:

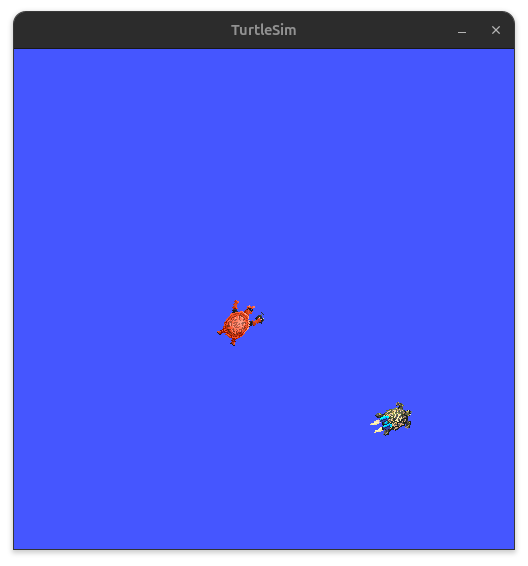

x, y, theta의 부분에 생성된 turtle



2.6.3 /kill

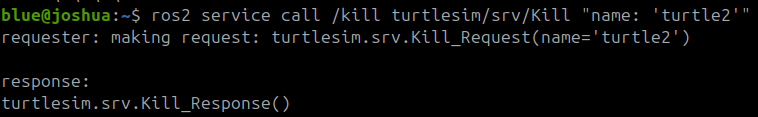

ros2 service call /kill turtlesim/srv/Kill "name: 'turtle2'"

이번에는 kill 명령어를 사용하여 생성한 turtle을 지워보자.

결과:



2.6.4 /reset

ros2 service call /reset std_srvs/srv/Empty

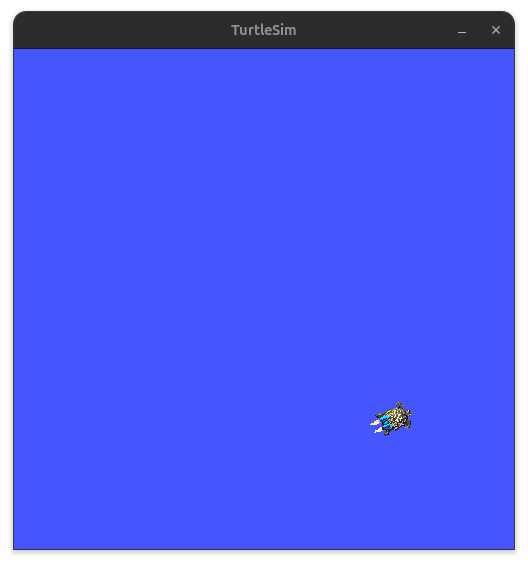

이번에는 reset 명령어를 사용하여 초기 단계로 돌아가보자.



이처럼 service는 call하는 형식으로 다양하게 사용할 수 있다.



2.7 service echo

ros2 service echo <service_name | service_type> <arguments>

service echo를 사용하여 service간의 데이터 송수신을 볼 수 있다.

이번에는 다음의 예시를 사용해서 보자.



Terminal 1

ros2 launch demo_nodes_cpp introspect_services_launch.py

주어진 데모 실행



Terminal 2

ros2 param set /introspection_service service_configure_introspection contents
ros2 param set /introspection_client client_configure_introspection contents

Client 및 Service 활성화



Terminal 3

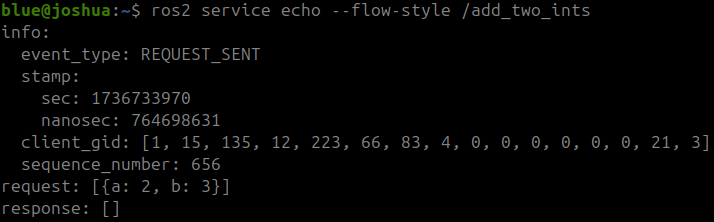

ros2 service echo --flow-style /add_two_ints

ros2 service echo



결과:
